视图样式设计

点击【样式】,切换至样式设计界面,该界面主要针对【图形属性】和【组件样式】进行调整,不同的视图类型可支持的样式会有所差异,不同的图表库(Echarts、AntV)在样式上也有一些差异。

视图可选维度列表

1 图形属性

1.1 颜色

支持修改图形的颜色,支持配置系统方案(默认、复古、淡雅、未来、渐变、简洁、商务、柔和、科技、明亮、经典、清新、活力、火红、轻快、灵动);
如下图所示,点击,也可以自定义配色。

图形属性_修改颜色

应用配色方案后,仍然可以进一步调整颜色,如下图所示,整个视图应用到的颜色都会在下方列出来,修改时不需要再在配色方案中选中,自行修改颜色后,配色方案中所展示的颜色将不会跟着改变。
其中柱状图、折线图、散点图、支持系列设置颜色,AntV 图库支持维度枚举值设置颜色,如下图所示。

图形属性_自定义配色

AntV 图库的所有柱状图、面积图,表盘支持渐变色,如下图所示,支持开启渐变色,渐变色的起始颜色和结束颜色按给定颜色 100 渐变到 30 。

图形属性

ECharts 图库地图的样式配色方案中支持渐变色选项,支持悬浮组件显隐设置,即地图左侧的缩放和右侧的图例可根据需要设置成隐藏。

  • 【分离渐变】:系统内置的渐变色方案;
  • 【自定义】:可自定义开始和结束的颜色,系统会自动生成渐变色方案。

图形属性_渐变色方案

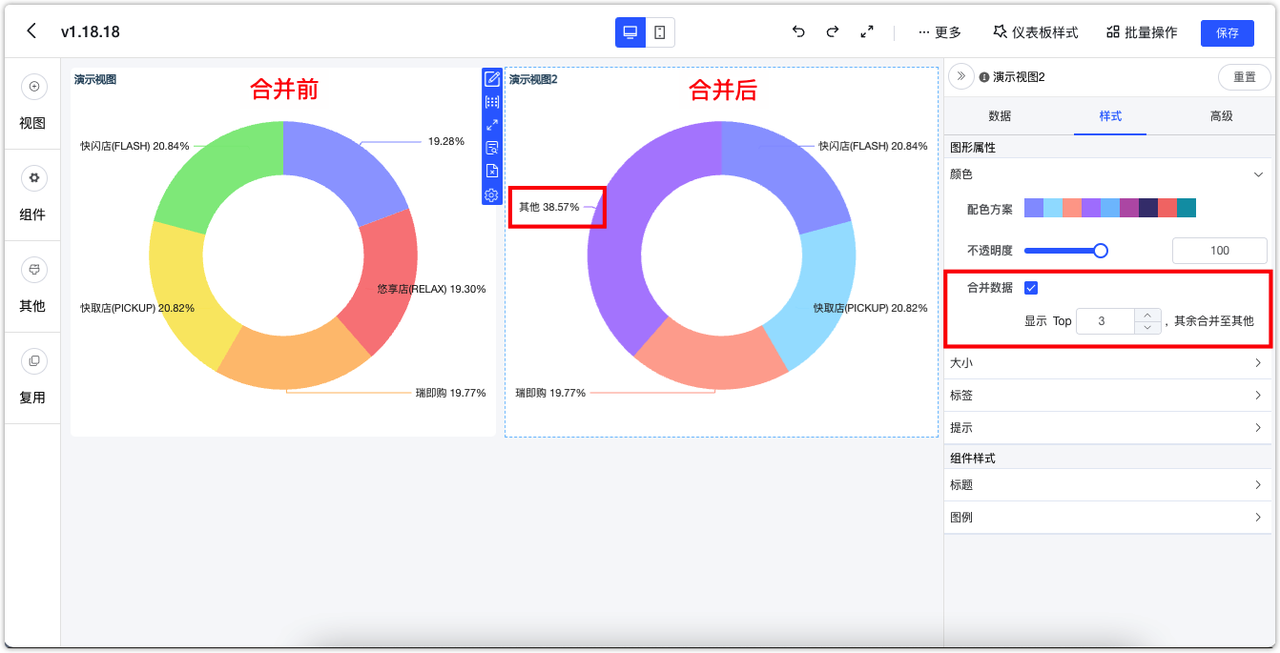

AntV 和 ECharts 图库的饼图和环形图均支持 TopN 设置,即显示 TopN,其余的可以合并为其他 。

name

1.2 大小

如下图所示,以配置"指标卡"的图形属性大小为例。

组件样式_值与名称字体样式

水波图目标值支持设置动态值设置,应用示例如下:
指标放置了 ”销售价“ 并且计算方式为 “求和”。

组件样式_AntV

目标值使用了原始价的求和,则水波图自动计算出了销售价的总数占原始价总数的多少,即整体的折扣率。

组件样式_AntV

AntV 图库仪表盘视图支持在组件样式设置最小值、最大值、支持用视图指标来动态设置最大值和最小值,支持刻度间隔数,支持标签设置数值格式。

组件样式_AntV

1.3 标签

支持修改标签的颜色、大小、位置等,根据不同的图库视图所支持的配置项有所不同,以 AntV 视图图库为例,AntV 图库玫瑰图,饼图,环形图,玫瑰环形图支持标签内容显示,支持通过勾选的方式选择展示的维度、指标、占比。

图形属性

AntV 漏斗图支持显示转换率

name

1.4 提示

支持调整视图的”提示“字体大小、字体颜色,视图提示支持背景选项。

组件样式_背景

1.5 表格配置

支持对表格内部进行设置。

  • 字体大小与对齐方式;
  • 表格行高、列宽;
  • 自动换行;
  • 序号与表头显示;
  • 表格冻结。

注意:Echart 和 AntV表格设置上有差异,设置会有所不同。不同设置因表格视图的不同也存在在差异,如明细表与汇总表支持冻结前 N 列/行,透视表不支持。

name

例如:AntV 明细表/汇总表支持按列设置宽度。支持手动拖拉和针对各个字段配置所占表格宽度的百分比。
注意:在预览界面与编辑界面均支持手动拖拉表格宽度,但只有编辑界面下拖拉完成保存后生效,在预览界面拖拉仅用于临时使用,刷新页面后将还原。

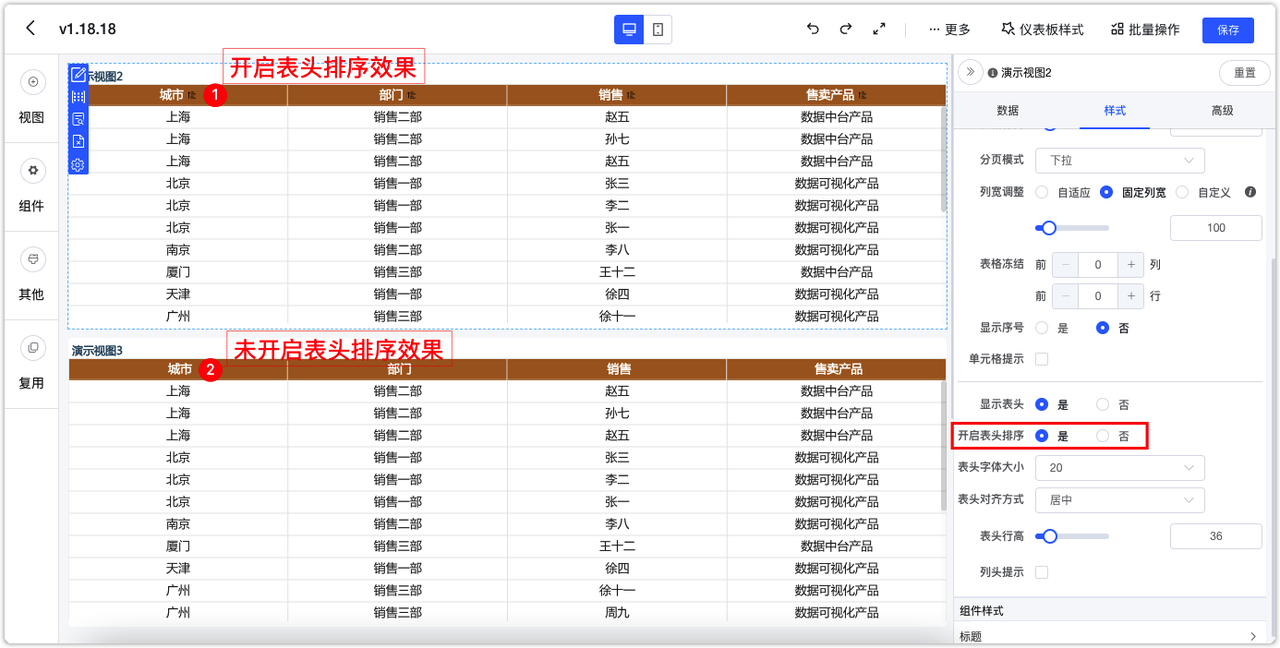

AntV 明细表/汇总表可控制是否启用表头排序

name

name

2 组件样式

2.1 标题

支持修改组件的标题(标题名称、字体大小、字体颜色、水平位置、垂直位置、字体样式)。

组件样式_标题字体样式

AntV 图库标题支持双击修改。

 AntV 图库标题

AntV 图库图表标题支持备注,同时支持字体、阴影和间距设置。

组件样式_编辑标题备注

组件样式_标题备注

2.2 图例

支持修改组件的图例,包括图例的图标、方向、字体大小、字体颜色、水平位置、垂直位置等。

组件样式

2.3 坐标轴

有坐标轴的视图(柱状图、折线图等),轴值支持数值格式化设置,如下图所示,在样式的纵轴(横向图则为横轴)设置中。

组件样式_设置格式化

带坐标系的视图类型支持坐标轴轴线显示控制的选项。

坐标轴轴线显示控制

AntV 带轴线的图表支持虚线设置,包括虚线设置开关、虚线宽度、虚线间距。

name

2.4 外边距与序号

支持 ECharts 视图外边距设置。

  • 自动:系统的默认值,自动适配;
  • 绝对:配置实际距离;
  • 相对:配置相对的百分比。

ECharts视图外边距

ECharts视图外边距

ECharts视图外边距

序号设置: AntV 明细表和汇总表支持序号设置,同时支持给序号列命名。

ECharts视图外边距
