过滤组件概览

1 添加过滤组件

添加查询组件至数据大屏

  • 【序号 1】:点击添加查询组件至仪表板;
  • 【序号 2】:添加过滤组件查询条件;
  • 【序号 3】:设置查询组件的样式,包括标题、边框、展示按钮、标签位置等;
  • 【序号 4】:选择数据集,并将数据集的字段拖拽至查询组件中。

过滤组件_标题设置

支持在【展示按钮】处去掉【查询】的勾选,在不展示【查询】按钮的情况下,选择完下拉选项后会立即触发数据查询。

更新1

如下图所示,选择数据集,并将数据集中的区域字段拖拽至查询组件中。

过滤组件_位置调整

如下图所示,点击查询组件的编辑按钮,设置查询条件。

过滤组件_位置调整

查询组件支持下拉选项设置为必填。

过滤组件_位置调整

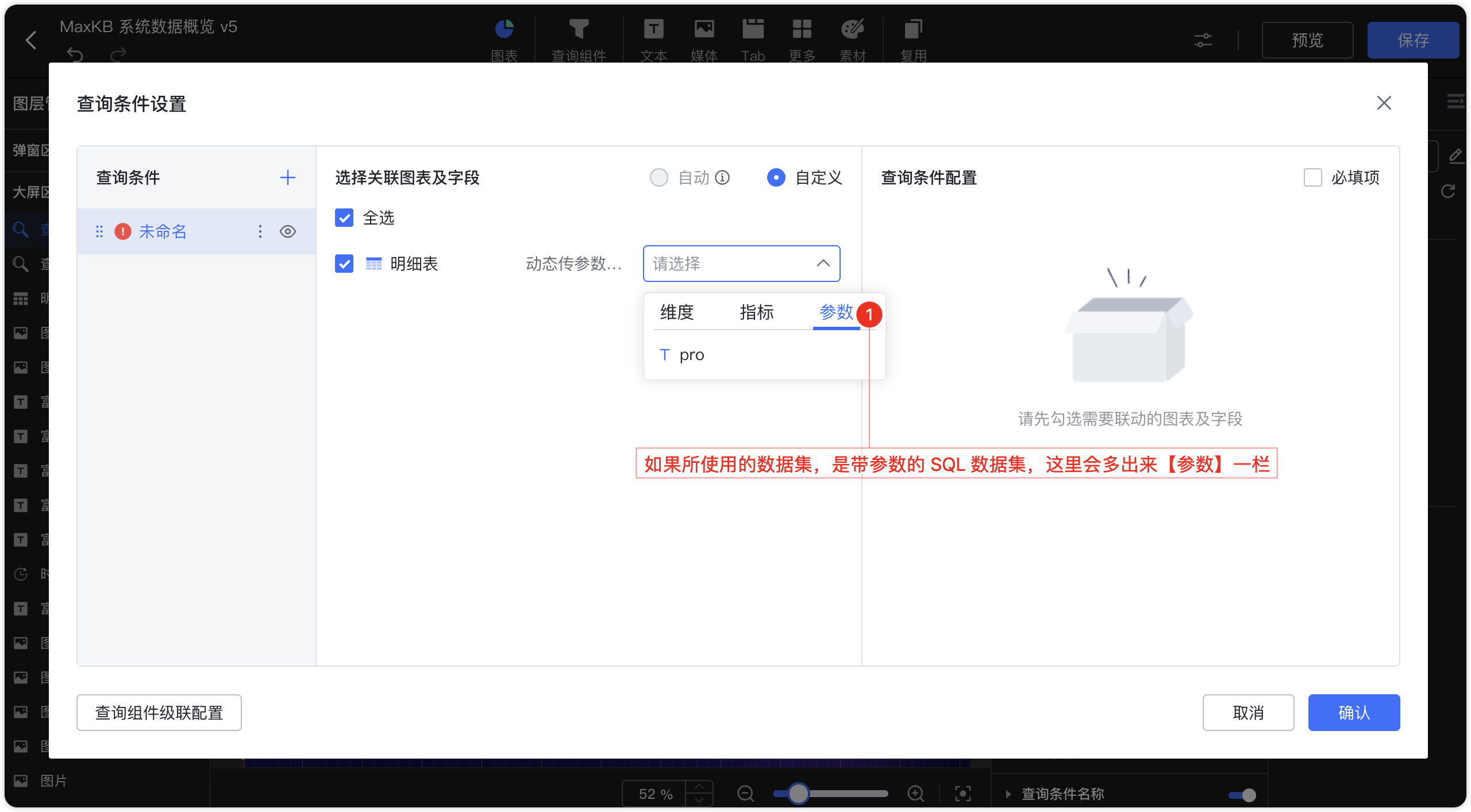

查询条件设置,会自动关联同数据集的图表。如果【自动】模式不能满足需求,可以切换至【自定义】模式,自定义所需要关联的图表及字段,修改选项值来源、选项类型、绑定参数、设置默认值等。【自动】模式可切换至【自定义】模式后,但是【自定义】模式不可切换为【自动】模式。

提示: 如果所选字段类型不一致,将无法进行查询配置。

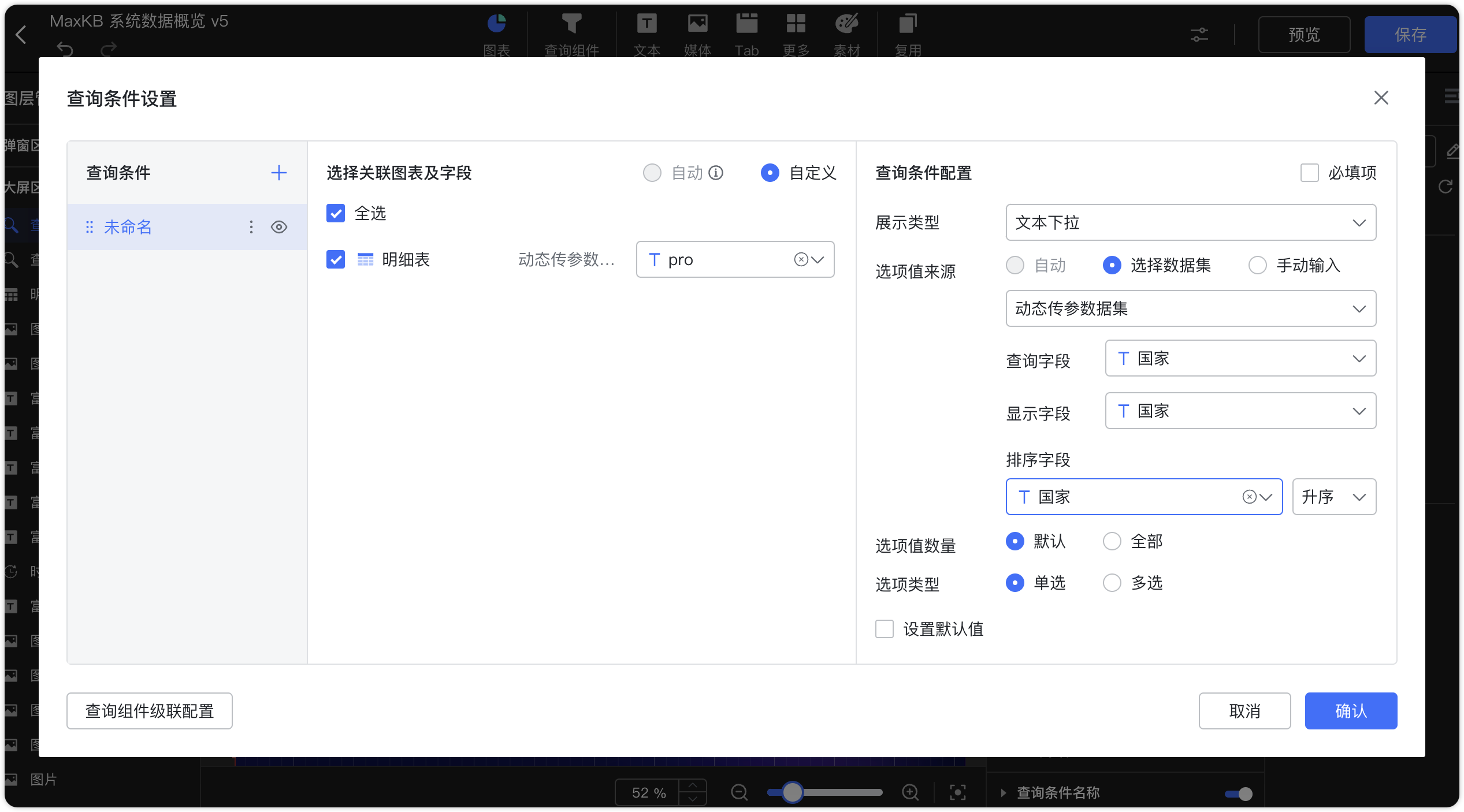

  • 过滤组件的类型,可以进行【文本下拉】、【数字下拉】、【时间】、【时间范围】切换。
  • 选项值来源可以选择【自动】,或者【选择数据集】,也可以支持通过【手动输入】设置选项。
  • 选项类型支持【单选】和【多选】。
  • 可以为过滤条件设置默认值。

当绑定参数时,选项值来源不能为自动,否则选项值为空。因此当绑定了图表的参数时,将选项值来源的「自动」选项置灰,为不可用状态 更新1 更新1

2 使用过滤组件

进行选项选择,并点击【查询】后,被关联的图表中只显示选中的区域的数据。如果是多选,在勾选完点击【确认】后,再点击【查询】。

过滤组件_位置调整 过滤组件_位置调整

3 组件样式设置

  • 所有过滤组件输入框均支持边框、标题、背景色设置。
  • 可以设置【查询】、【清空】、【重置】的展示按钮(【查询】不可取消)。
  • 支持标签位置设置为上或者左。

过滤组件_输入框

查询组件支持自定义背景图片。

更新1

查询组件支持配置清空和重置按钮的颜色

更新1

查询组件支持自定义提示词内容设置。可以针对每个查询条件设置不同的提示词,同时支持文字颜色和大小的自定义设置。

更新1

查询条件支持单独设置宽度。允许为每个查询条件单独设置宽度,实现更灵活的布局调整。

更新1
