系统架构

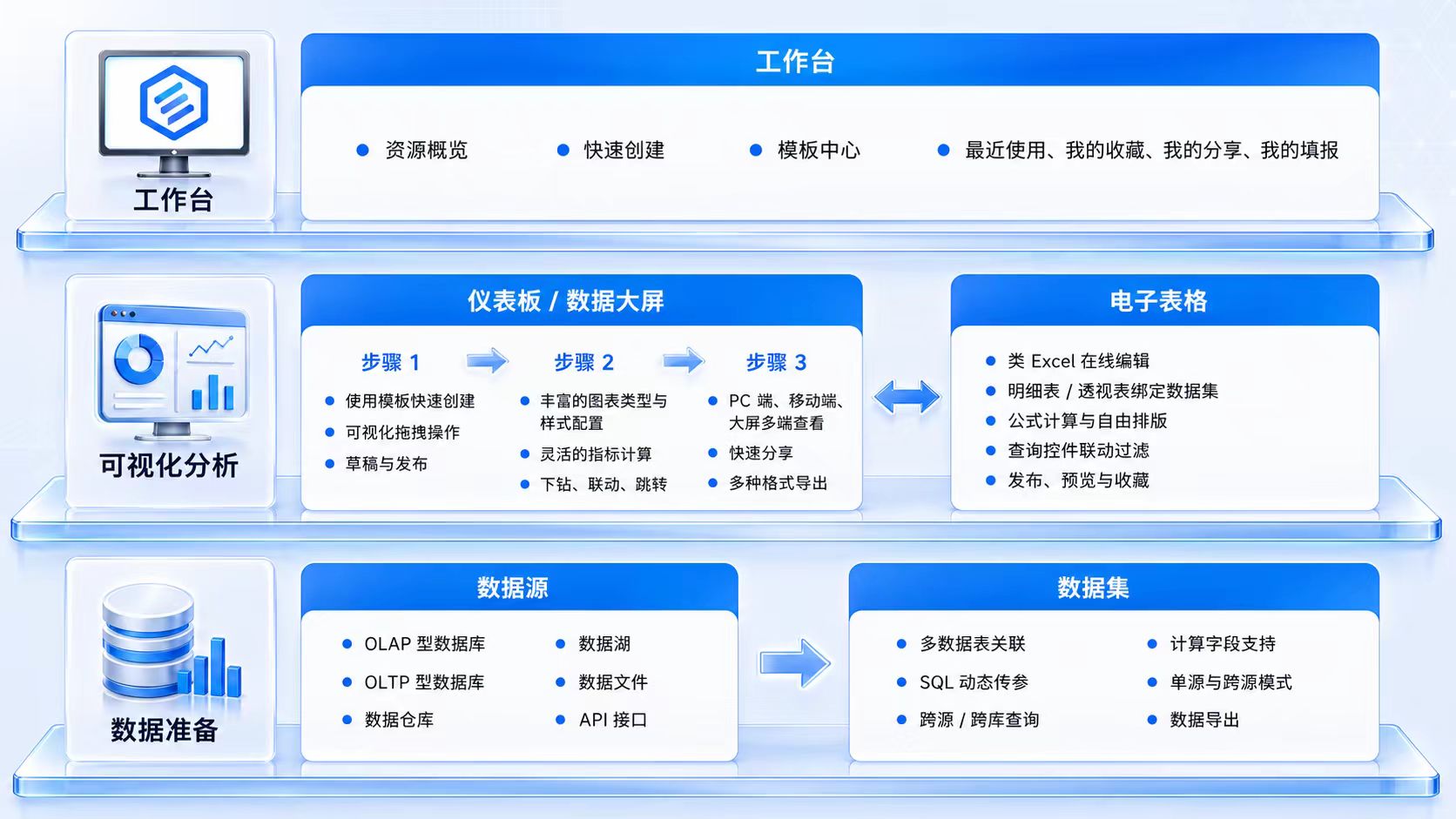

1 整体架构

2 组件说明

• Frontend: DataEase 的前端工程, 基于 Vue.js 进行开发；
• Backend: DataEase 的后端工程, 基于 Spring Boot 进行开发, 为 DataEase 的功能主体；
• 元数据库: DataEase 项目的主要数据存储。安装器默认使用内置 MySQL，也可将元数据库部署到 MySQL、GreatSQL、达梦、KingbaseES、Oracle、PostgreSQL、SQL Server；
• Apache Calcite: 用于对各个数据源做 SQL 方面的统一处理；
• Apache Apisix: API 网关，用来处理路由、认证、IP 访问限制等；
• Quartz: 定时任务调度框架，任务状态持久化于元数据库。

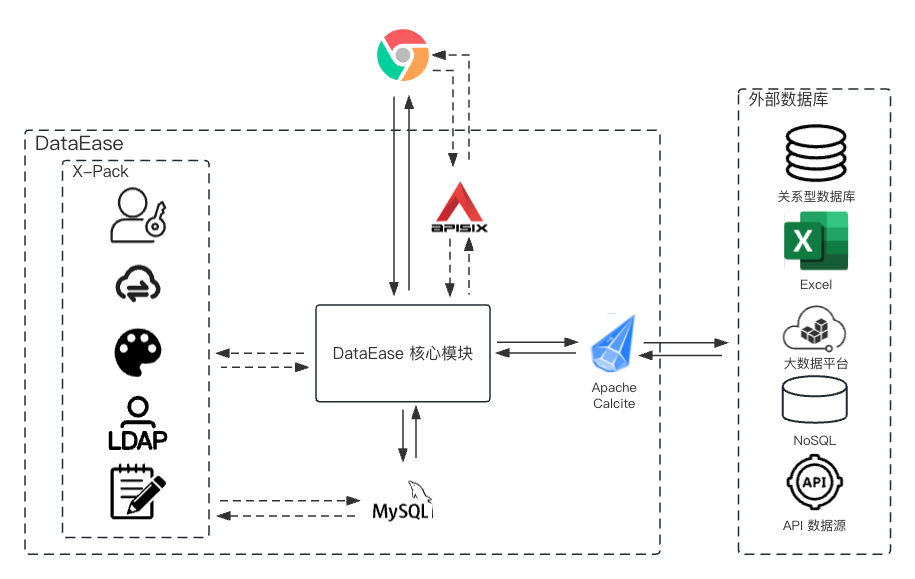

各个组件间的关系可参考下图

3 关键术语

DataEase 中有一些基本概念，下面是这些基本概念的说明：

• 数据源: 用来管理各类数据源连接信息，是后续数据分析操作中数据的来源；
• 数据集: 数据的集合，可以是数据表、Excel 表等具体的数据集合，是可视化图形展示的数据来源；
• 图表: 可视化展示的最小单元，是组成仪表板或数据大屏的基本元素，可以是折线图、柱状图、饼状图等可视化图形；
• 仪表板: 通过可视化效果展示具体数据常见的图形面板，倾向于快速创建及交互操作；
• 数据大屏: 通过可视化效果展示具体数据常见的图形面板，更倾向展示效果；
• 电子表格: 类 Excel 表格分析载体，支持绑定数据集自动填充数据，具备公式计算、自由排版能力，可实现中国式复杂报表，兼顾数据展示与轻量分析；
• 数据填报: 企业级数据采集模块，支持可视化制作填报表单，填报数据可直接回写数据库，具备数据校验、批量录入与移动端填报能力；
• 组件: 仪表板或数据大屏中各种元素的统称，例如图表组件、图片组件、筛选组件等。

4 技术栈

• 后端：Spring Boot、Spring Data JPA/Hibernate
• 前端：Vue.js、Element
• 图库: Antv
• 元数据库：MySQL、GreatSQL、达梦、KingbaseES、Oracle、PostgreSQL、SQL Server
• 数据处理：Apache Calcite、Apache SeaTunnel
• 调度框架：Quartz
• 基础设施：Docker
